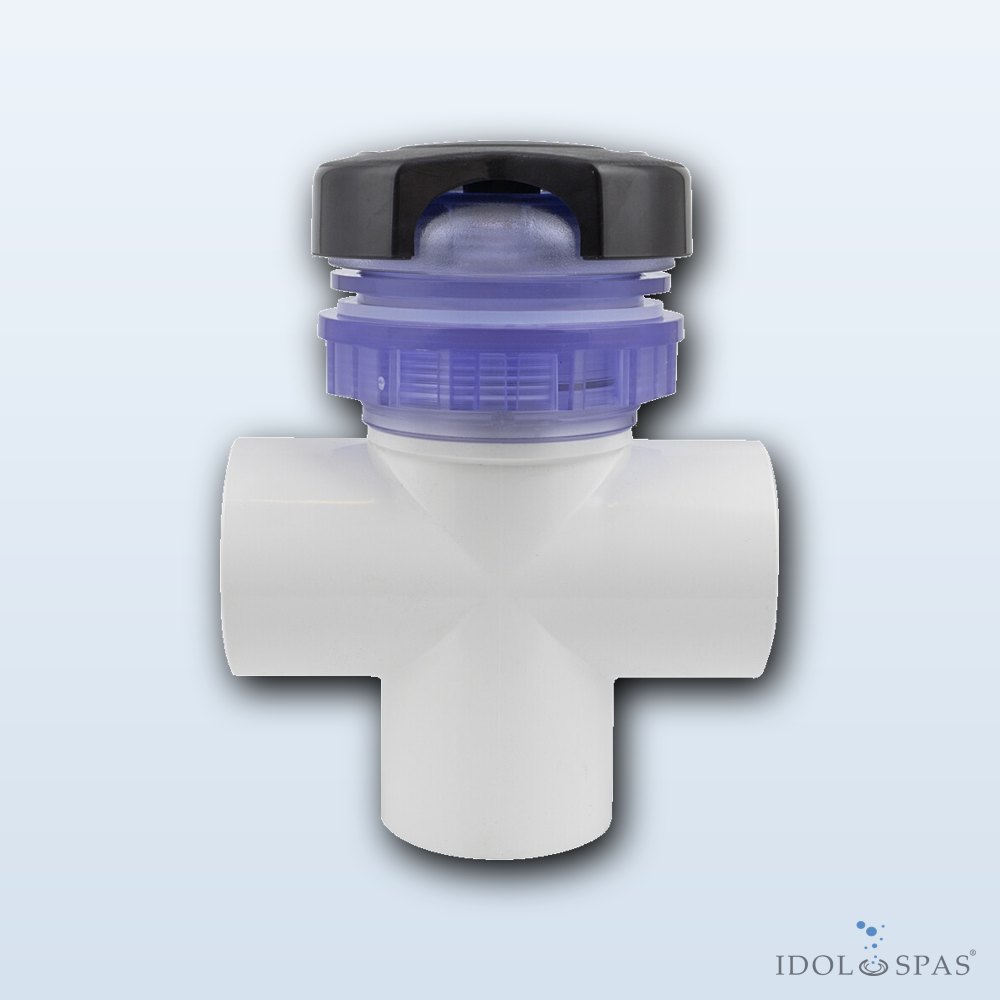

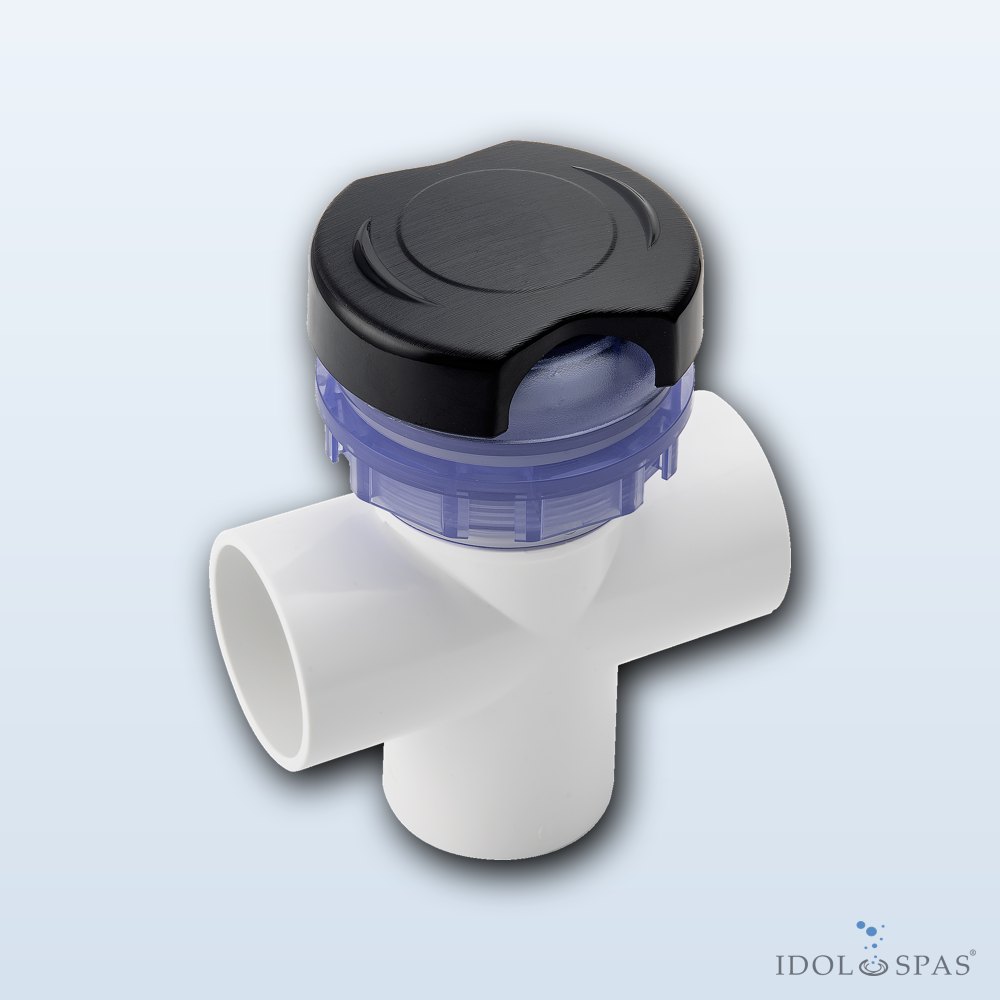

Trojcestný přepínací ventil (T-divertor) LVJ Luxury Elegant slouží k přesměrování a regulaci průtoku vody mezi třemi okruhy ve vířivce. Umožňuje buď posílit jeden okruh, nebo rozdělit průtok mezi více zón. Montuje se shora do panelu a dodává se s těsněním i maticí. Je určen pro standardní 2″ potrubí.
Vlastnosti
- Plynulé přepínání tří směrů (selektivní i rovnoměrné rozdělení)

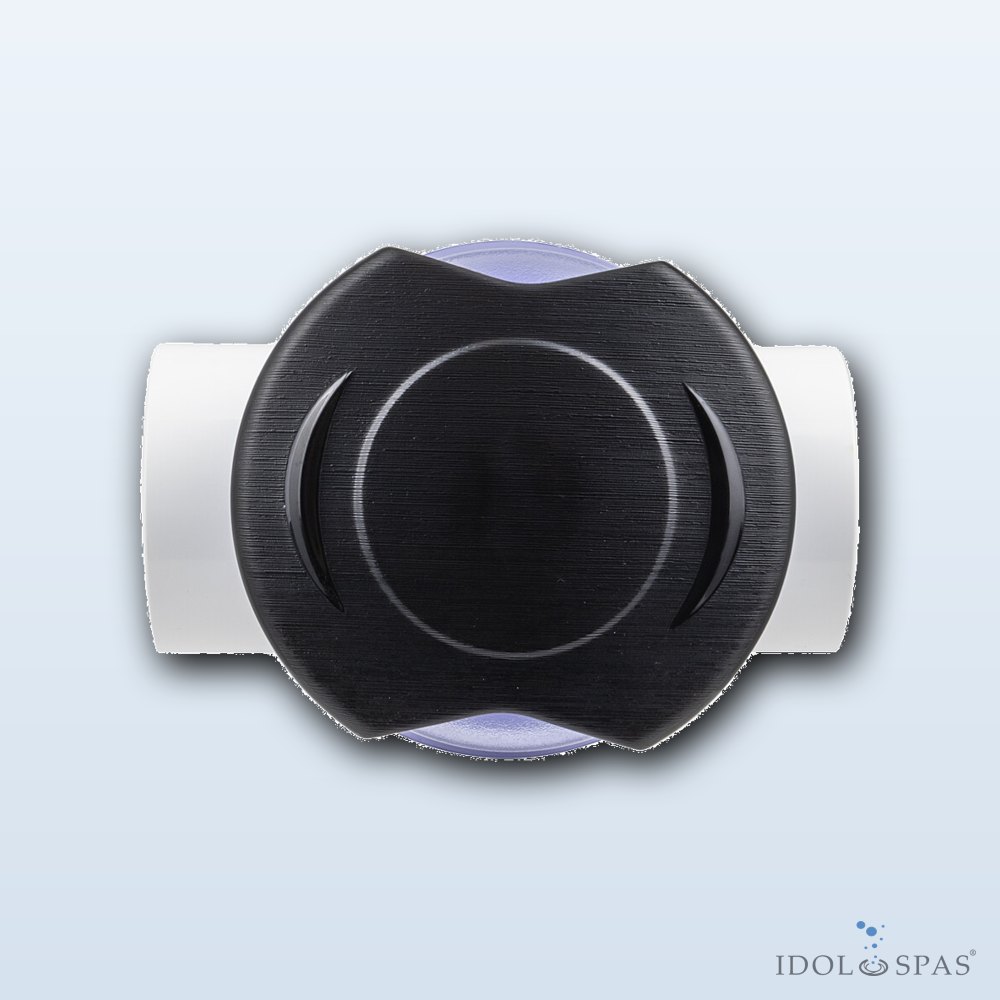

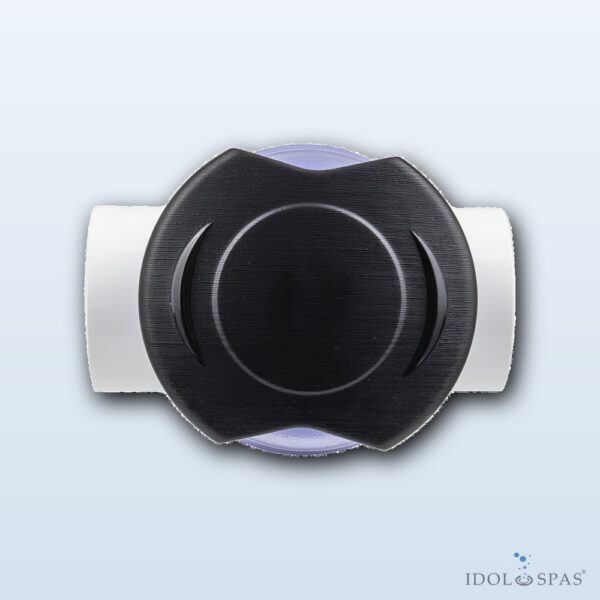

- Ovládání z horní strany skeletu
- Robustní konstrukce do SPA prostředí
- Standardní hydraulika 2″
Instalace
Vyřízněte otvor o průměru cca 80 mm, usaďte ventil s těsněním a dotáhněte maticí. Připojte tři větve 2″ podle schématu okruhů a proveďte tlakovou zkoušku. Montáž doporučujeme svěřit odbornému technikovi.
Obsah balení
- Trojcestný přepínací ventil (divertor)
- Těsnění pod přírubu
- Upevňovací matice

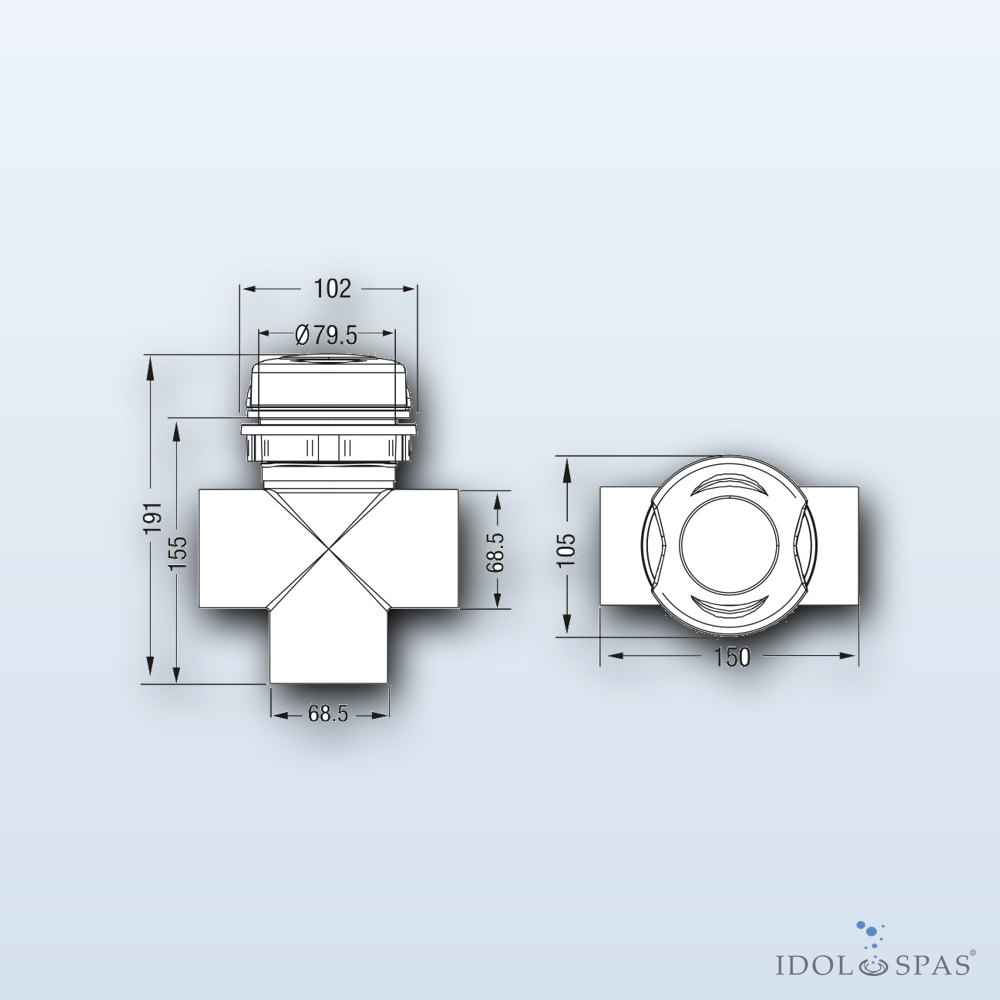

Technické parametry
- Průměr čelní (viditelné) části: 102 mm
- Průměr osazení pod krytkou: Ø 79,5 mm (doporučený vrtaný otvor ~80 mm)
- Celková výška sestavy: 191 mm
- Výška tělesa T-kusu: 155 mm
- Vzdálenost středu výstupní větve od osy: 68,5 mm
- Půdorysný rozměr T-kusu (š × h): 150 × 105 mm
- Délka spodní větve (od osy): 68,5 mm
- Připojení: 2″ potrubí
- Výrobce: LVJ
